典型應用

主要用于自來水出廠、管網、末梢水濁度、二氧化氯等的在線測量。可選配pH、電導率等，實現水質多參數在線檢測。

檢測原理與規范

二氧化氯采用DPD比色法：采用DPD（N,N-二乙基－1,4-苯二胺）比色法檢測二氧化氯的濃度。加入緩沖試劑，樣品被調整到一定的pH值范圍，DPD會與水樣中的余氯或總氯反應生成紫紅色化合物，采用分光光度法測量其吸光度變化從而得出水樣中二氧化氯濃度。

測量標準或規范：GT5750.11-2006生活飲用水標準檢驗方法 消毒劑指標

濁度采用90°散射光檢測：LED光源組件發出的光，遇到水樣中的懸浮顆粒產生散射光。浸在水樣中的光電檢測器檢測與入射光束呈90°角的散射光，實現濁度的測量。

測量標準或規范：HJ/T 98-2003 濁度水質自動分析儀技術要求

選配pH：玻璃電極法。

HJ1147-2020 水質pH值的測定 電極法。

選配電導率：電極法。

HJ/T 97-2003 電導率水質自動分析儀技術要求。

儀器特點

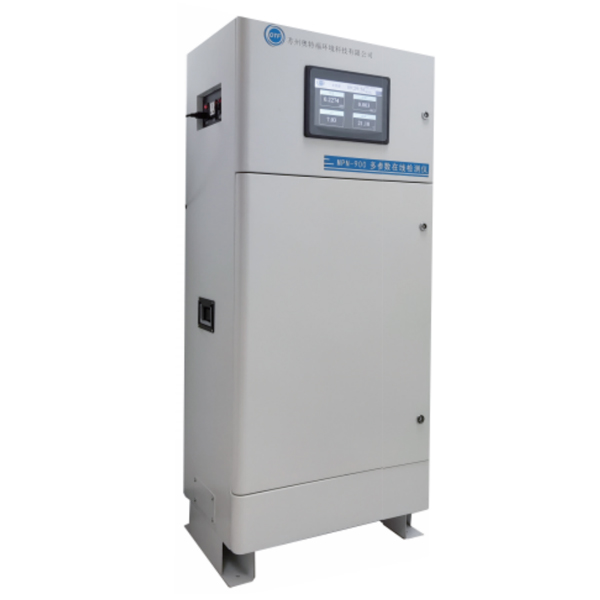

1、將二氧化氯檢測儀、濁度儀、pH分析儀集成在立式機柜內，集成度高、防塵防濕、防護性好；

2、二氧化氯儀具有自動清洗、自動標零，自動色度濁度補償功能；濁度儀采用雙光路測量，可消除光源衰減的影響；系統可保持長期測量精度，性能穩定；

3、內部接線及水路集成度高，用戶只需接通電源、通信線和進出水，設備現場安裝便捷；內部水路節水設計，并盡量保證內部設備測量過程中水流穩定，確保監測數據準確無誤；

4、多參數一體化顯示，采用10寸彩色觸摸屏，操作界面簡潔，用戶易學、系統可靠、維護量低；

5、歷史數據顯示，可直觀準確地了解、跟蹤水質參數在一定周期內的變化。

主要技術指標

二氧化氯儀：

測量方法：DPD比色法

量程：0~ 5mg/L

精度：±3%或±0.01mg/L，取最大者

重復性：≤1%

分辨率：0.001mg/L

光源：LED光源

檢測頻率：測量時間出廠默認2.5min, 測量周期可調,可由客戶自行設定（最長間隔30分鐘，一組試劑最長可使用半年）

超低量程濁度儀：

測量方法：90°散射光檢測法

量程：0-5.000 NTU

精度：讀數值的±1%或±0.002NTU，取最大者

分辨率：0.001NTU

重復性：優于讀數的±0.5%

光路：雙光路測量

光源：LED光源

pH（選配）：

測量方法：玻璃電極法

測量范圍：0-14pH

分辨率：0.01pH

精度：±0.1pH，±0.3℃

穩定性：≤0.1pH/24H

電導率（選配）：

測量方法：電極法

量程：0-5000uS/cm

精度：±1.5%

分辨率：1uS/cm

重復性：±1%

系統：

工作環境：0~ 55°C （65±20） %RH

樣品溫度：0~ 55°C；

顯控方式：10寸工業級彩色觸摸屏，可以連接pH、溶解氧等測量探頭，同時顯示各參數測量結果，實現顯示、控制、通信的復用

電源要求：100-240 VAC（50 HZ），可選的DC 12V或DC 24V

模擬輸出：可輸出6路4-20mA，輸出可在量程內任意設定

報警輸出：2路開關量SPDT繼電器, 1A, 230VAC

信號輸入：2路報警輸入，2路模擬信號輸入

數字通訊：MODEBUS/RS485

無線輸出：4G模塊（選配）

儲存功能：8G內存默認保存1年歷史數據，可按需求定制保存時間

查詢功能：歷史數據查詢顯示功能

外形尺寸：650*435*1500mm

重量：70kg
